Gazex. Пропан, кислород и прочее на службе противолавинных сил .

Более года назад мы с товарищами рассматривали странные трубы, торчащие из отвесных скал. Никто из нас не увлекался зимними горными активностями и посему знаком с причинами установки на столь труднодоступных склонах какого-либо оборудования не был.
В итоге, спустя некоторое время, знакомиться с ними пришлось мне. Оказалось, что их на «Горной Карусели» 38 штук, и зовутся эти масштабные многотонные «смесители» эксплодерами.



Итак, Gazex это стационарная система, основная альтернатива артиллерии, детище французской фирмы T.A.S., которой в свое время пришлось потратить на разработку 15 лет испытаний и экспериментов в управлении сходом лавин. В итоге мир получил недорогую в обслуживании и надежную в эксплуатации систему для «умиротворения» снежного покрова и слежения за ним.
Такие установки по всему миру защищают от лавин склоны горнолыжных курортов, дороги, туннели и прочие не менее важные объекты.
В России запатентованная еще в 1989 году система, была впервые установлена в 2002 году на ГК «Альпика-Сервис», появившись в 2008 году и на курорте «Роза-Хутор».

Оказывает тройное действие:

— при помощи продуктов сгорания смеси газов сдвигает перед установкой активного воздействия свежевыпавший снег;
— уплотняет снежный покров;
— сейсмическая волна, образовавшаяся после взрыва, охватывает достаточно большую площадь снежного покрова, стабилизируя его в радиусе около 100 метров.

Сама система состоит из двух частей:

Shelter (назван по имени создателя системы) — командный пункт управления, в котором располагаются резервуары с пропаном и кислородом, клапаны, электрические и электронные системы управления, устройство для приема радиосигналов, метеостанция, устройство по определению параметров снежного покрова. Одно укрытие может обслуживать до пяти установок активного воздействия.

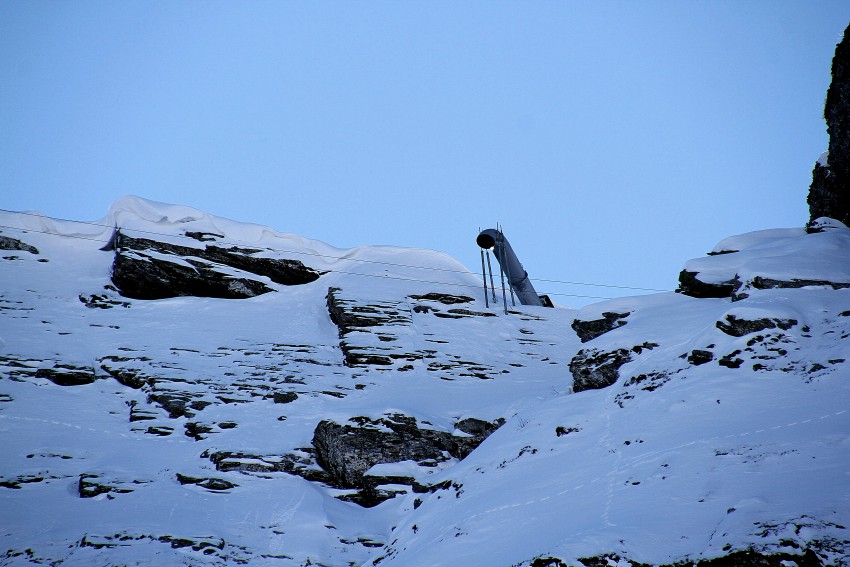

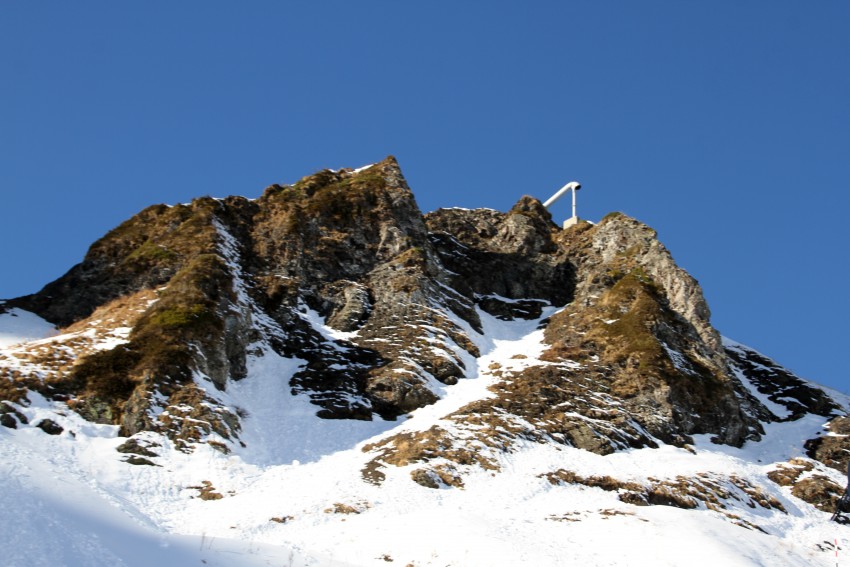

Exploder — внешне представляют собой те самые монументальные металлические трубы-смесители, являющиеся установками активного воздействия, расположенные непосредственно в лавиносборах. К ним подведены газопроводящие трубы из резервуаров, находящиеся в командном пункте.



У каждого Exploder*а своя история монтажа, который вообще представляет собой крайне захватывающее зрелище.

Глядя снизу на отвесные скалы, невольно задаешься вопросом о том, каким именно образом все это туда попало. Рабочее видео смотришь как высококлассный приключенческий фильм, где вместо актеров — обычные работники лавинной службы.

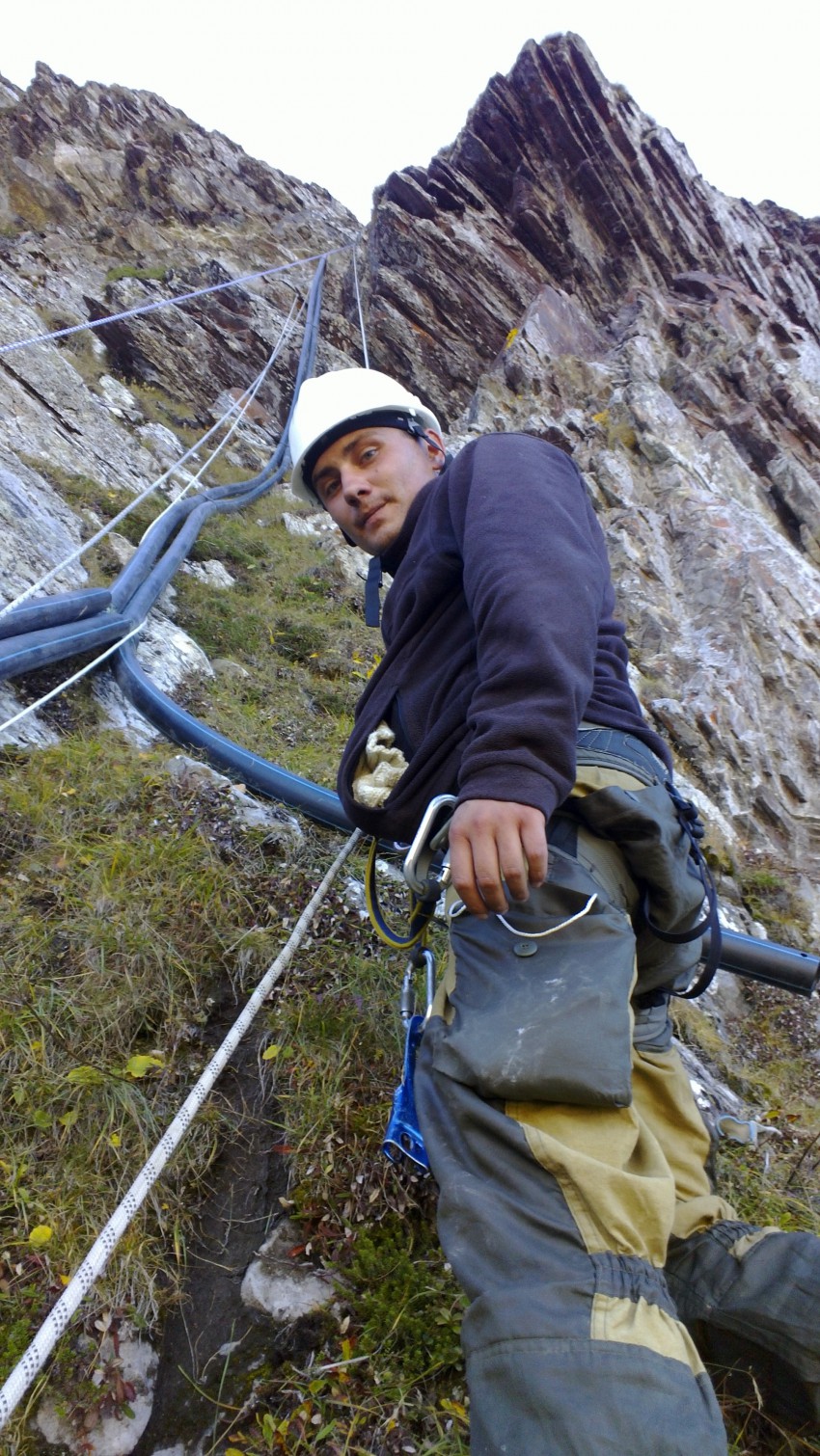

Фото из архива лавинной службы «Горной Карусели».
В установке участвуют несколько человек ( от одного до пяти, все зависит от того, сколько человек физически могут расположиться вокруг места установки), вертолетчик и его винтокрылая машина, бетонное основание эксплодера и собственно труба в пару тонн весом, которую нужно за считанные минуты состыковать с с фундаментом и надежно закрепить.

Здесь нет ни одного лишнего движения, ни малейшей спешки и паники даже при непредвиденной ситуации, после каждого монтажа проводится «разбор полетов», основанный на изучении отснятого видеоматериала и направленный на определение ошибок и слабых мест каждого участника.
В дальнейшем это может спасти жизнь…

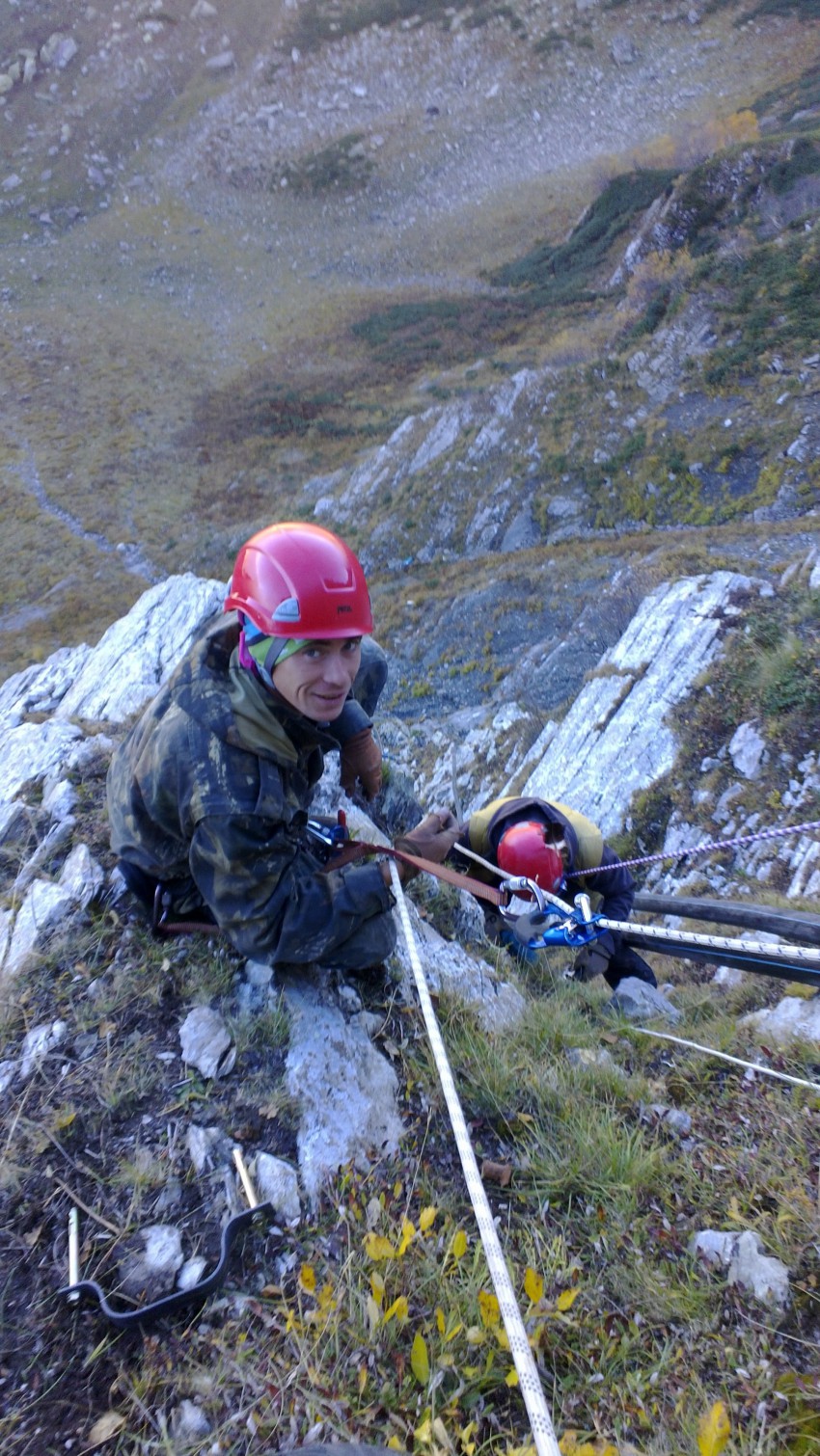

Фото из архива лавинной службы «Горной Карусели».

При установке очень четко действует правило «упущенного момента».
Если по какой-то причине стыковка не состоялась, то установка в течение года может свободно сопротивляться водворению на законное место, вооружаясь совершенно различными жизненными обстоятельствами.
И каким бы упрямством и мастерством не обладали лавинщики и пилоты, то погода не соизволит быть летной, то пилот будет все время ошибаться, то трос перекрутится…


Лавинщики, романтики и настоящие мужчины .)

К началу зимы Shelter загружается газовыми баллонами, причем газ поставляется одним проверенным и заслуживающим доверия поставщиком, вся система проверяется и подготавливается к работе.
Работа системы запрограммирована, оператору остается лишь подать команду на запуск с помощью специального кода в компьютерной программе, открываются клапаны, exploder заполняется газовой смесью 1:6 (кислород-пропан) и в определенный момент осуществляется автоматическое воспламенение.
Поясняет Сергей Колесников:

— Далее происходит взрыв. При применении пропаново-кислородной смеси зона разряжения в 4 раза больше, чем при взрыве тротила, в итоге происходит инициация схода снежной лавины.
Во всем мире и у нас в частности работают устройства трех видов: инерционные, которые стоят на противовесе, стандартное исполнение — на штырях, благодаря которым возникает не только взрывная волна, но и мини-землятресение до 4,5 баллов, и новейшие Gazflex — устройства, не имеющие опоры и крепящиеся на раме, носящие пока скорее экспериментальный характер.

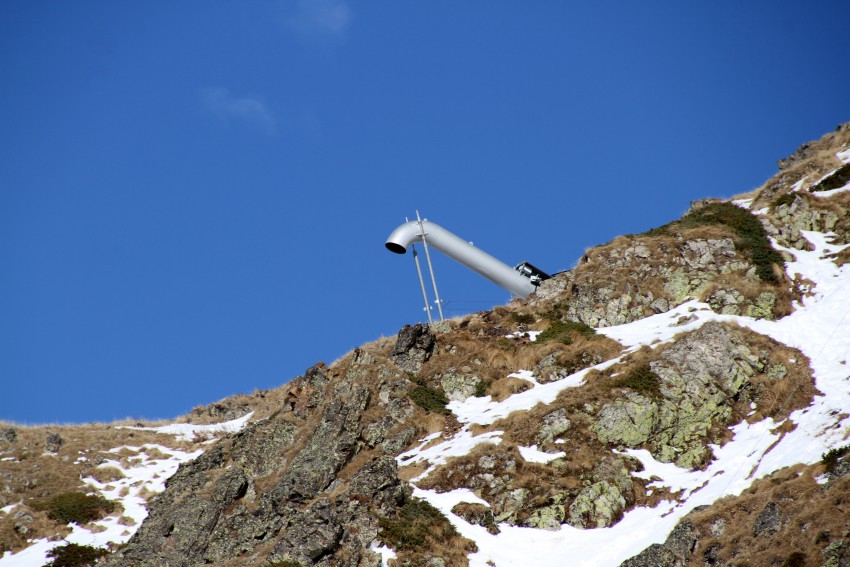

Инерционная установка.

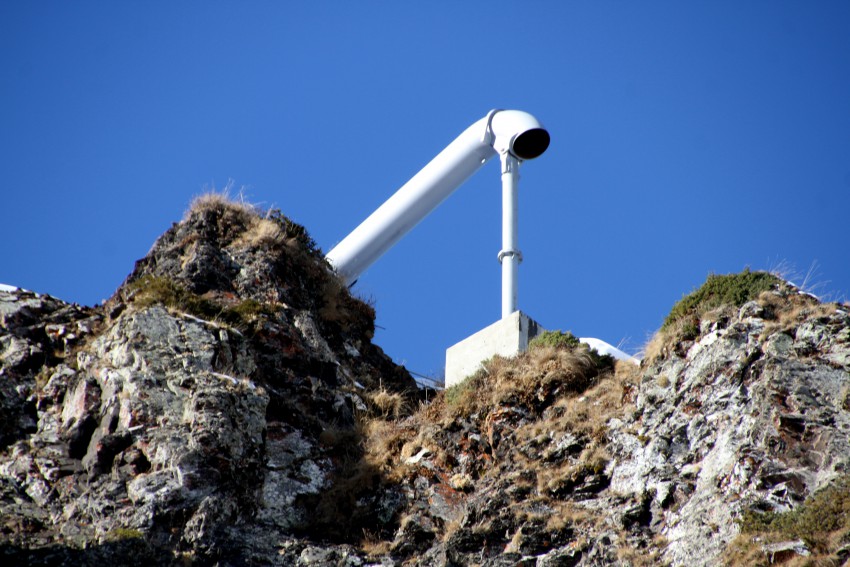

Стандартное исполнение.


Момент принудительного схода лавины. Фото: архив лавинной службы «Горной Карусели».

Потом сигнал от сейсмодатчика подтверждает толчок и возможный сход снежной массы. После этого оператор, помещение которого может находиться на любом расстоянии от объекта, запрашивает следующей Shelter или exploder.

Вся система работает в течение сезона, в любое время, при любых погодных условиях, и обеспечивает сход лавин задолго до того, как они наберут массу и станут опасны.
Находясь в определенных лавиносборах Gazex-ы не решают всех проблем, так как остается еще достаточно локальных лавиноопасных участков.

Аваланчеры.Первый противолавинный.

Аваланчер — редкий зверь в наших горах. Единичный, зовется «Белой стрелой » и обитает на Розе Хутор. К нему очень хочется подобраться отдельно, вооружившись лозунгом «Мечты сбываются».
Ага, такое вот странное у меня пожелание: очень хочу увидеть сие орудие вживую.)
Именно поэтому ограничусь кратким описанием, учитывая то, что он явно достоин отдельного и подробного повествования.

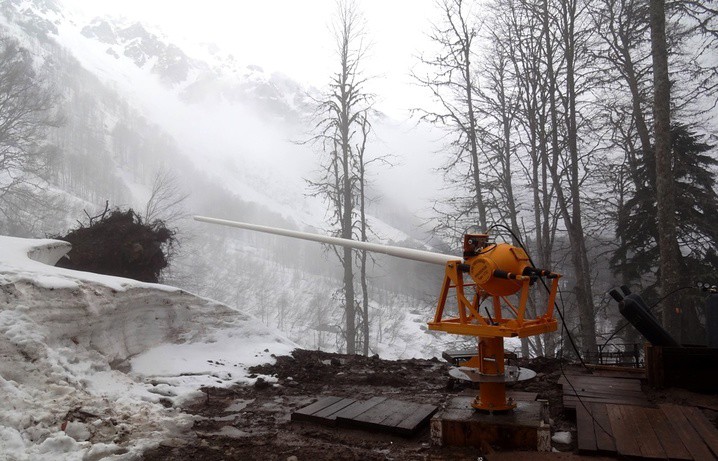

Фото: Кирилл Беляков.

«Аваланчер» или Avalaunche — это пневматическая пушка с крайне интересной историей рождения на соседнем материке, которая первой пришла на замену артиллерийским орудиям, как целенаправленно созданное для борьбы с лавинами оружие.

Снаряд-стрела заправляется специальными жидкими компонентами (которые сами по себе не опасны) и детонатором.
Сама пушка может быть установлена стационарно, в определенном месте или же используется её передвижная модель на базе различной колесно-гусеничной техники. Дальность выстрела составляет около 2 километров. Точность и дальность полета заряда позволяют использовать ее для обстрела труднодоступных лавиносборов при любой погоде.

Колокол с непростым характером.

Таким образом, мы неспешно подобрались к одной из самых специфических установок, увидеть которую в работе ну совсем уж непозволительная роскошь.

DaisyBell — это новейшая технология активного воздействия на лавины, дающая возможность обработать самые труднодоступные лавинсборы, сбивать карнизы и так далее, и представляющая из себя металлический конус, закрепляемый тросом к вертолету и содержащий все специальное оборудование.
Ударная волна Daisy Bell направлена вниз и бьет по снежной массе, одна заправка дает около 50 взрывов, поэтому достаточно большая площадь может быть обработана за небольшой промежуток времени.
А раньше подобная процедура могла занять один световой день, если не больше, и требовала участия целого отряда подрывников-лавинщиков и пары сотен килограмм взывчатки.

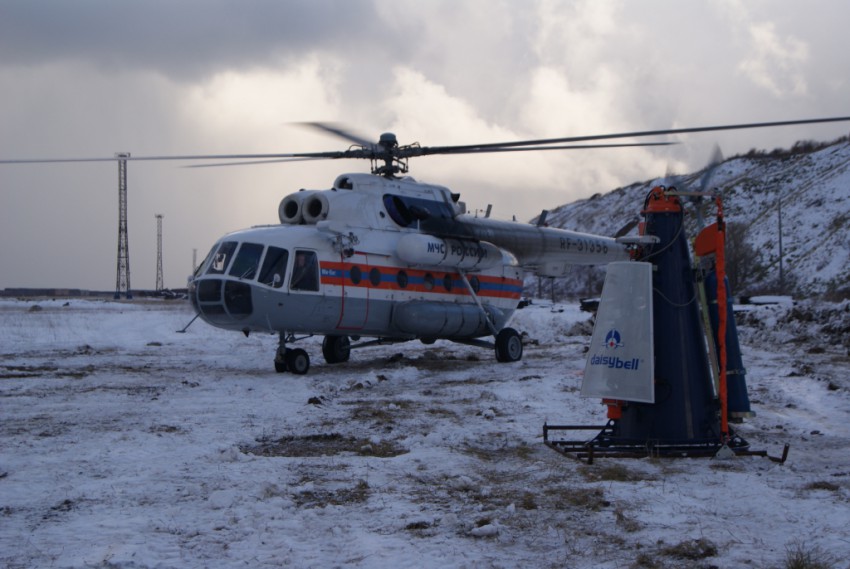

Фото: Пресс-служба ГУ МЧС по Сахалинской области.

Эта мобильная установка была представлена первому заместителю министра МЧС РФ Александру Чуприяну летом 2009 года, инициатором знакомства стала группы компаний «Горимпекс», прочно стоящая на страже любителей гор и снега в нашей стране.

Момент был выбран не случайно и очень точно просчитан: во время визитов специалистов МОК перед МЧС уже ставилась задача обработки лавиноопасных участков, в то время этой проблемой занимались солдаты с гранатометами, что было крайне затратно и небезопасно.

В итоге технический департамент МЧС, располагающего большим количеством вертолетов, установкой заинтересовался, и было принято решение о необходимости испытания и тестирования установки. Создается рабочая группа в составе представителей «Горимпекс», T.A.S., МЧС и МПК «ПАНХ» (г. Краснодар), летчики которого участвовали в строительно-монтажных работах в Красной Поляне и были прекрасно знакомы с местностью, группа приступает к подготовке тестов.

В ходе пробных полетов, прошедших в ноябре-декабре того же 2009 года, пилоты провели предварительные испытания, в которых прорабатывали пилотирование установки, отрабатывали технику подъема и определяли необходимую длину троса, в то время как МЧС совместно с Росгидрометом определяли точки для проведения испытаний и занимались многочисленными согласованиями.
Daisy Bell, Ка-32, февраль и высота 2 000 – 2 300 м на хребтов Аибга и Турьи Горы, идет проверка совместимости установки и российского вертолета, подрыв кислородно-водородной смеси, находящейся в металлическом конусе, инициируется непосредственно из кабины вертолета при помощи беспроводного устройства.
Вместо малоэффективного в данном случае дальномера пришлось использовать прицельный трос, который позволяет летчику максимально точно определять высоту нависания установки над поверхностью…



Решено было опробовать новое устройство в решении хронической проблемы Красной Поляны – карнизов, так как на сегодняшний день активных методов для обрушения карнизов не существует: артиллерия и другие известные средства для этих целей непригодны, последствия ветрового переноса приходится либо обрушивать вручную, либо строить деревянные сооружения, внешне напоминающие простые помосты из досок, но спокойно препятствующие наметанию снега.

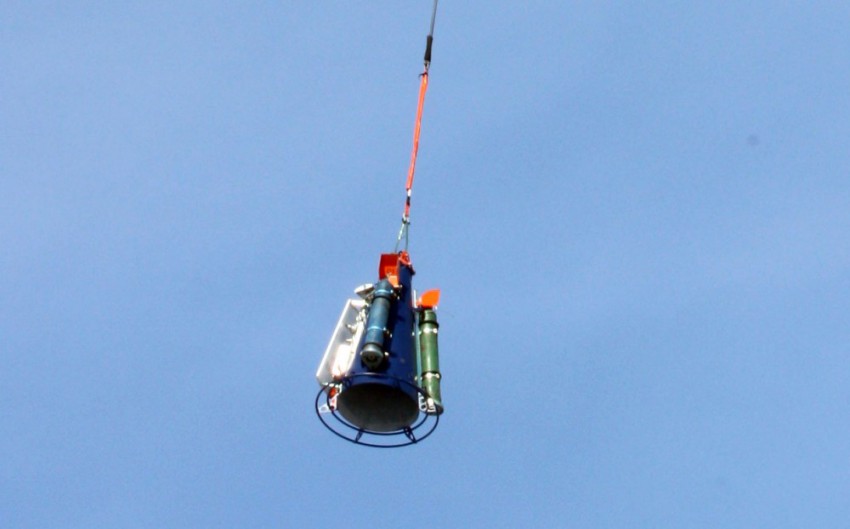

Фото из архива лавинной службы «Горной Карусели».

В результате несколько карнизов сдались и обрушились, были сделаны многочисленные рабочие выводы о необходимости смены креплений на российские, укреплении установки для защиты от повреждений при возможных столкновениях с твердыми породами и тд. и тому подобное.
В итоге вердикт был довольно предсказуемым: «колокольчик» крут, но его эксплуатация напрямую зависит от летных условий – использование установки возможно только в светлое время суток и ясную погоду, что не есть хорошо, она может применяться лишь в комплексе с системой Gazex, как приятное и высокотехнологичное дополнение.

Средства защиты.

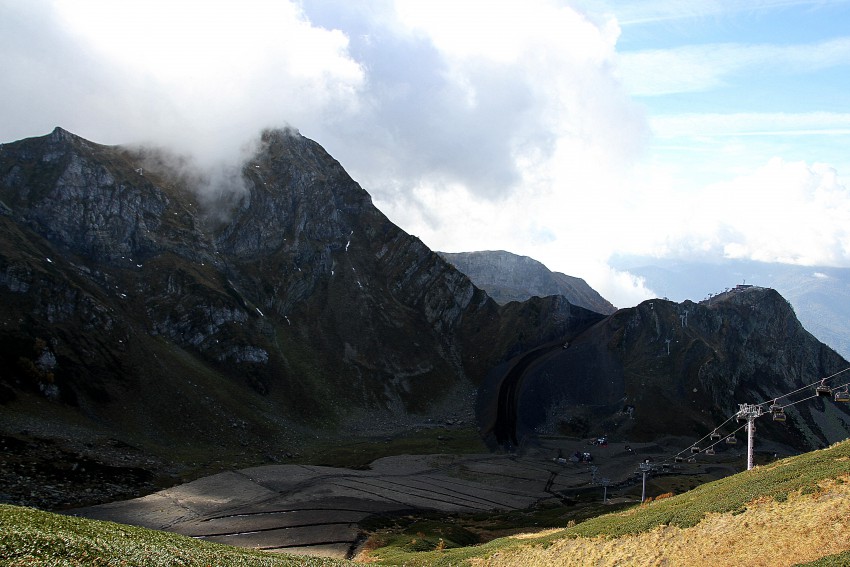

Если взглянуть в теплое бесснежное время года на склоны любого горнолыжного курорта, то хорошо будут заметны следы работы тяжелой техники, постоянно создающей какие-то странные сооружения, террасирующей склоны, отсыпающей лавиногасители, которым предстоит уменьшать скорость движения и дальность выброса лавин.



Многочисленные снегосборные и снеговыдувающие сооружения, снегоудерживающихе щиты и сети — все это неполный список пассивных средств защиты на любом горнолыжном курорте.

Часто самым надежным способом защиты от лавин является изменение пути их движения, когда лавинный поток отводится в сторону от защищаемого объекта или или направляется по строго фиксированному руслу.
Достигают этого строительством лавинорезов, отбойных дамб и направляющих стенок.

Лавинорезы — это клинообразные конструкции, эдакие многометровые железобетонные уголки, направленные острием против движения лавины.

Они легко разрезают лавинный поток на две части и направляют его в обход защищаемого сооружения, на «Горной Карусели» они защищают опоры канатных дорог.

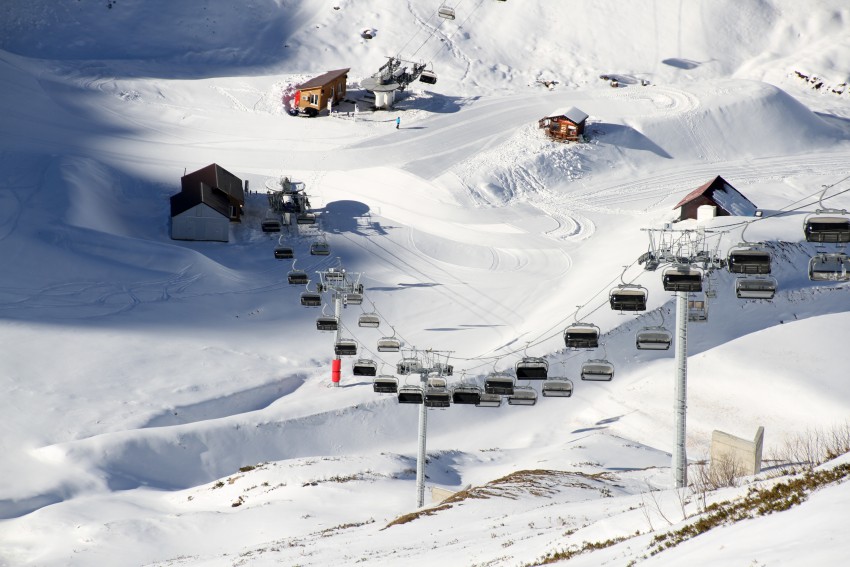

Конструкция лавинореза хорошо заметна над опорой в правом нижнем углу.

Земляные лавиноотводящие дамбы, расположенные под углом к лавинному потоку так же изменяют направление движения лавины, уводя ее в сторону от защищаемых объектов, а для удержания снега на склонах, в зонах зарождения лавин активно используются снегоудерживающие сетки.

Они бережно и надежно удерживают снежные плиты и хорошо сопротивляются динамическим нагрузкам при образовании трещин в плите и ее подвижке, затормаживают или полностью предотвращают сползание рыхлого сухого и мокрого снега, таким образом лавина исключается на стадии зарождения.

На этом я, пожалуй, закругляюсь, искренне надеясь, что до конца этого повествования хотя бы кто-то дожил.)

Но есть и еще один фактор, который невозможно обойти вниманием, поскольку он практически не поддается прогнозам, но об этом мы поговорим в следующей раз, потому как самую важную главу я приберегла как заключительную.

При подготовке статьи были использованы материалы сайта Макса Панкова snowavalanche.ru, сайта www.gorimpex.ru, книги «Охотники за лавинами» Монтгомери Отуотер, «Лавины не лукавы» А.И.Королев, К.С.Лосев «По следам лавин».
