"Альбатросы" и другие "обитатели" сочинского порта

Альбатросы

Альбатросы-род морских птиц относящихся к семейству альбатросовых. Обитают Альбатросы: в Южном океане, вокруг Антарктиды. (Википедия)
К Сочи отношения не имеют.


На этом познавательное и увлекательное повествование про заморских птиц заканчивается.))

«Альбатрос» — это ещё и довольно распространённое название какого либо технического изделия (Википедия)
В данной публикации расскажу о перегрузочных портальных кранах проекта Альбатрос, которые до недавнего времени работали в порту Сочи,

а также о портовых перегрузочных кранах до них и после…

С момента создания и до конца 2013 года сочинский морской порт был грузопассажирский, т.е. на береговые причалы и причалы южного мола принимались пассажирские суда, а причалы северного мола были приспособлены под грузовые нужды.
Естественно для погрузки-разгрузки судов необходим погрузо-разгрузочный механизм. Этот механизм- грузоподъёмный кран с различного рода грузозахватными приспособлениями (крюк со стропами для штучных или пакетированных материалов и изделий, грейфер для сыпучих грузов, магнит для металла). Обычные краны, которые применяют в строительстве, в принципе использовать можно, но это було бы мало эффективно. Поэтому промышленность издавна выпускает специализированные краны для подобных работ.

В сочинском порту на грузоприёмных причалах работали краны по классификации именуемые КПП- кран портальный перегрузочный.
Портальными называют электрические полноповоротные стреловые краны, устанавливаемые на передвигающиеся по рельсам порталы. Портал это металлическая конструкция (пространственная рама), которая обеспечивает свободный пропуск под краном ж.д.- и автотранспорта. Ну а слово «перегрузочный» говорит само за себя.

«Альбатрос»

Кран «Альбатрос» грузоподъемностью 10/20 т, соответственно на вылетах 32/16—8/10 м, спроектирован и построен на заводе «VEB Кrаnbau Eberswalde» в Германской Демократической Республике. (Завод «VEB Кrаnbau Eberswalde» входит в Объединение TAKRAF, и поэтому на боковинах машинного отделения красуется общий товарный знак всего объединения)
Кран «Альбатрос» — портальный электрический передвижной полноповоротный с шарнирно-сочлененной стрелой, обеспечивающей почти горизонтальное перемещение груза при изменении вылета. Оборудован крюковыми подвесками, грейфером и электромагнитным захватом. Кран предназначен для перегрузки штучных и навалочных грузов и может использоваться в морских и речных портах, а также при производстве погрузочно-разгрузочных и монтажных работ на
промышленных предприятиях.

Технические характеристики:

Грузоподъемность, тн___________________________________10/20
Вылет стрелы, м
max__________________________________________________32
min __________________________________________________8
Колея портала, м ______________________________________10,5
Высота подъёма над головкой подкранового рельса, м ______25
Глубина опускания ниже головки подкранового рельса, м ___15
Скорость подъёма с грузом 10тн, м/мин ___________________63
Скорость изменения вылета стрелы, м/мин ________________63
Скорость передвижения крана, м/мин_____________________32
Частота вращения вокруг верикальной оси, об/мин _________1,6
Масса крана (примерно), тн _____________________________183
Высота крана при минимальном вылете, м_________________46,6

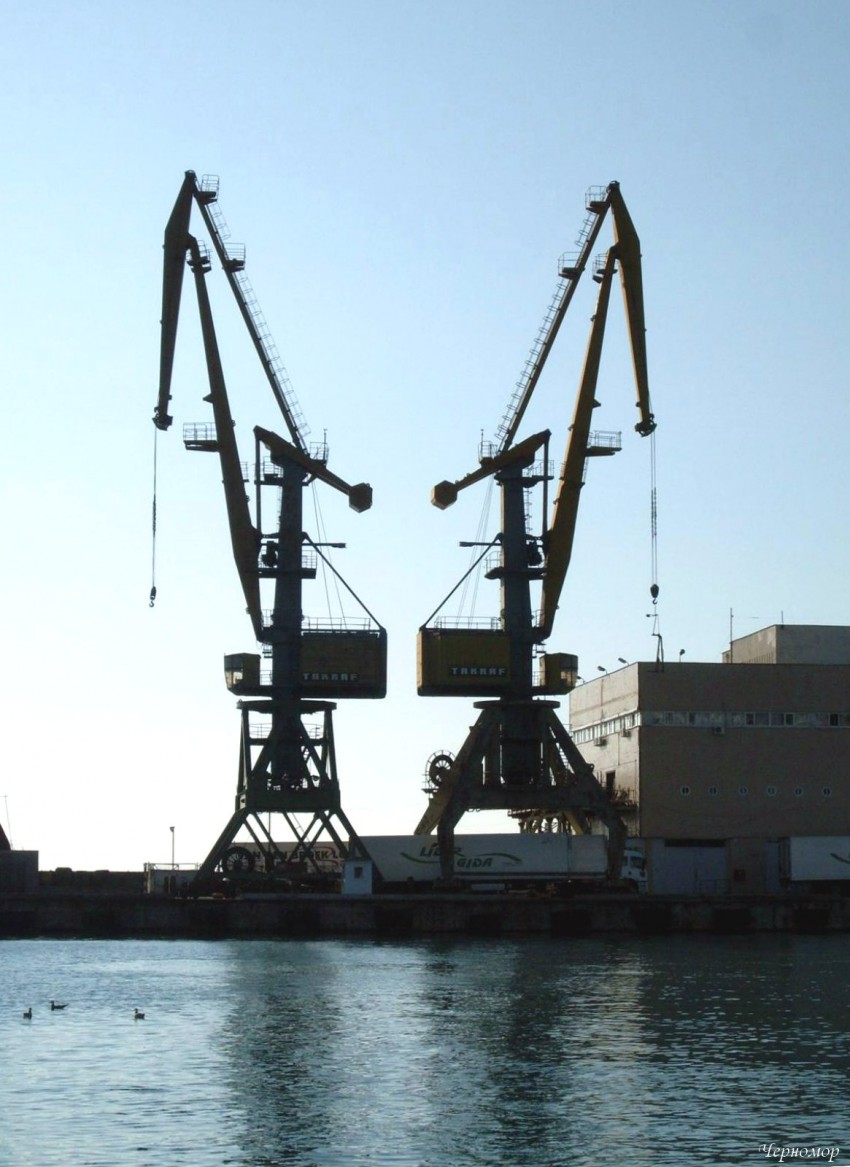

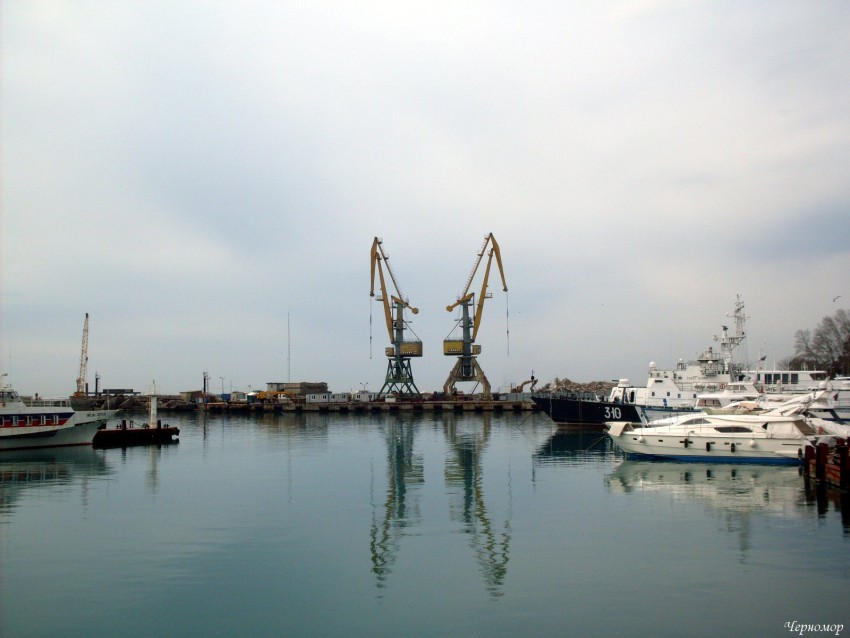

«Альбатросы» появились на грузовом причале сочинского порта в разное время. Который слева- в 1981г, правый- в 1988г. (далее я буду употреблять уточняющие слова Левый кран и Правый кран. это следует понимать всегда как при виде со стороны здания Морвокзала, независимо с какой стороны сделана фотография с фронта или с тыла, т.е левый старше, правый младше). Работа портальных кранов заключалась в погрузке-разгрузке судов приходящих в порт. Основным грузом ввозимым в Сочи по морю был песок (это будет ниже хорошо видно на фотографиях разных лет)

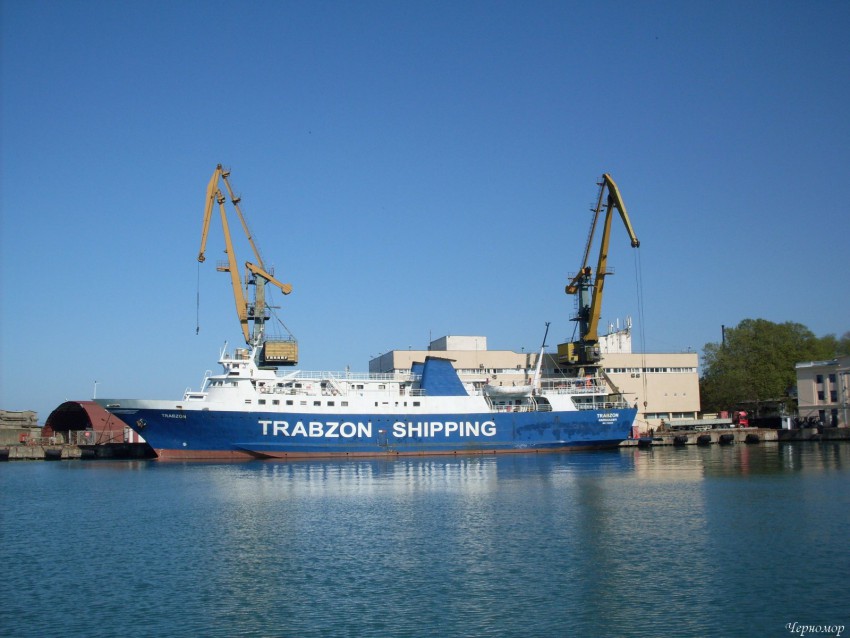

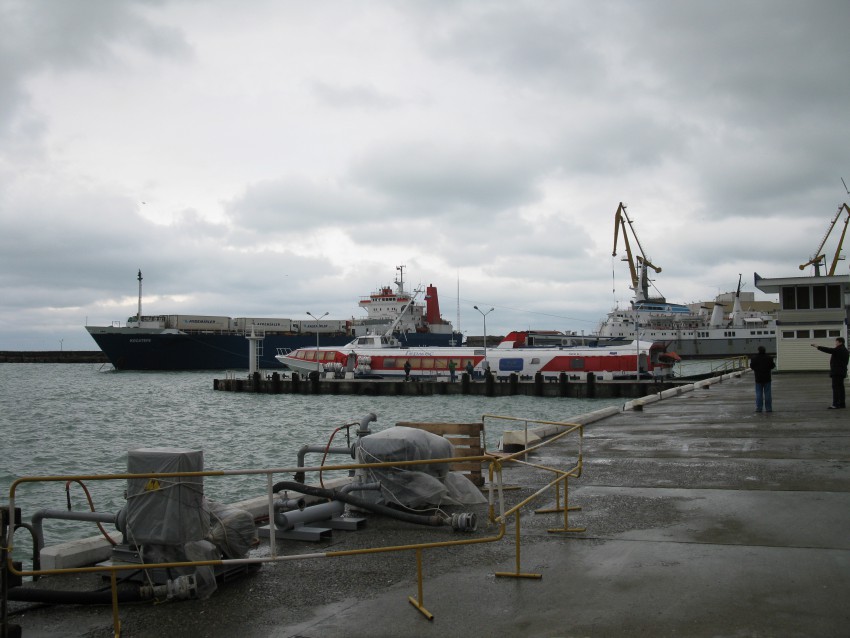

Последнее время краны преимущественно разгружали турецкие паромы привозящие нам с другого берега свои товары, и загружали лес, металл, металлолом.

Где-то с 2011 года грузы в сочинский порт для городских нужд перестали приходить, «Альбатросы» прекратили активную работу и большую часть времени просто стояли. Принося своим видом только эстетическое удовольствие. Это было начало конца.

В то время уже началась глобальная реконструкция порта с демонтажом не нужного хозяйства. Постепенно перед «Альбатросами» начали сновать другие краны – строительные и прочая специальная техника: экскаваторы, самосвалы, миксера, меняя привычный уклад и облик порта.

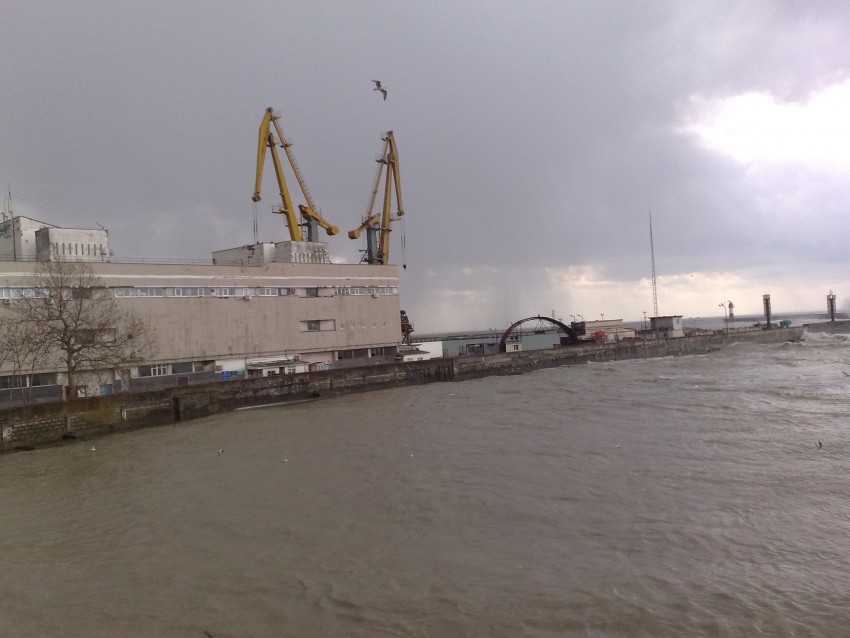

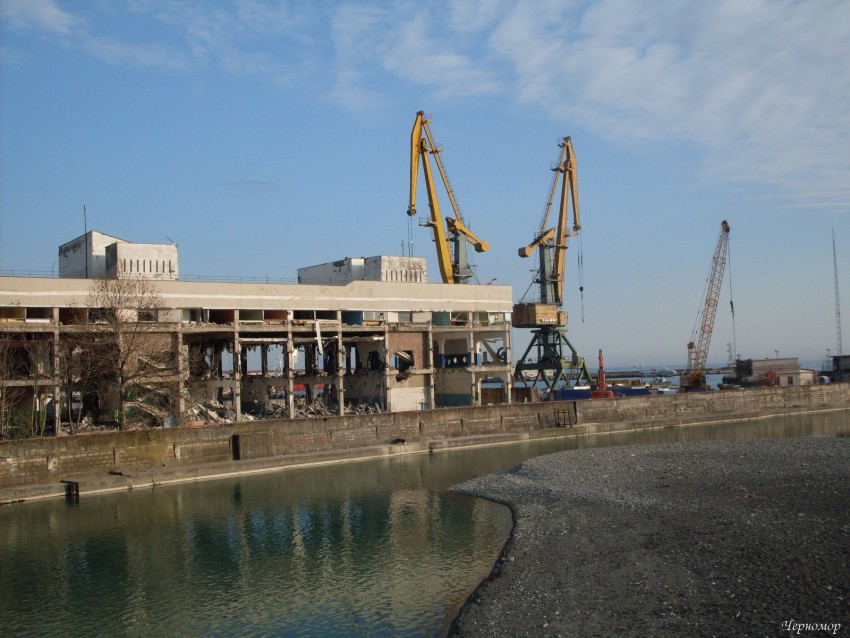

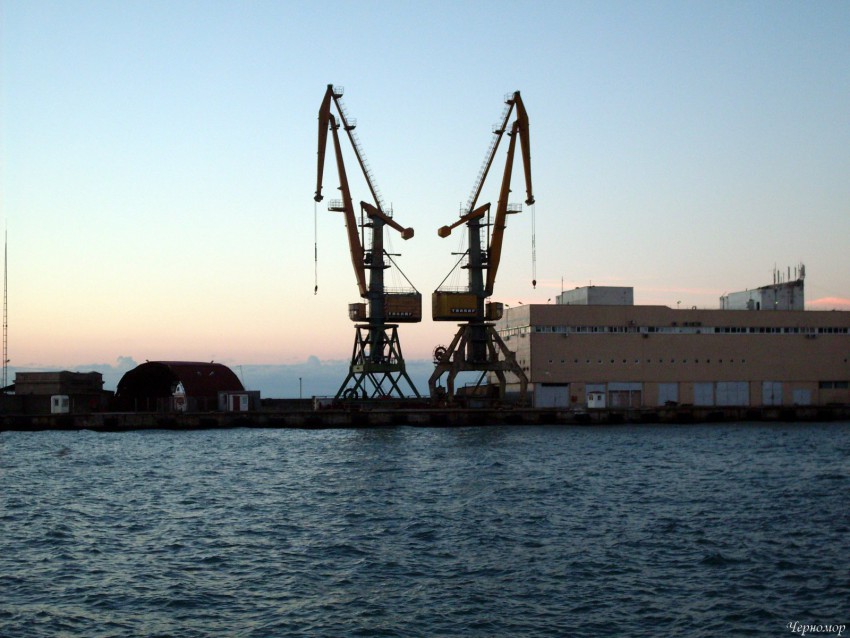

После сноса здания грузового терминала «Альбатросы» смотрелись сиротливо на причале:

И вот когда всё старое было разрушено — настал и их черёд.

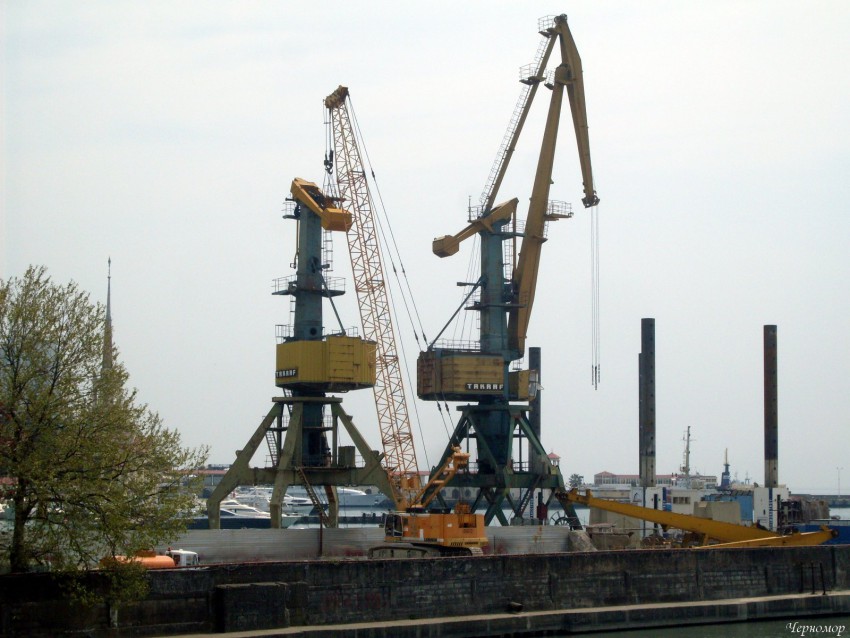

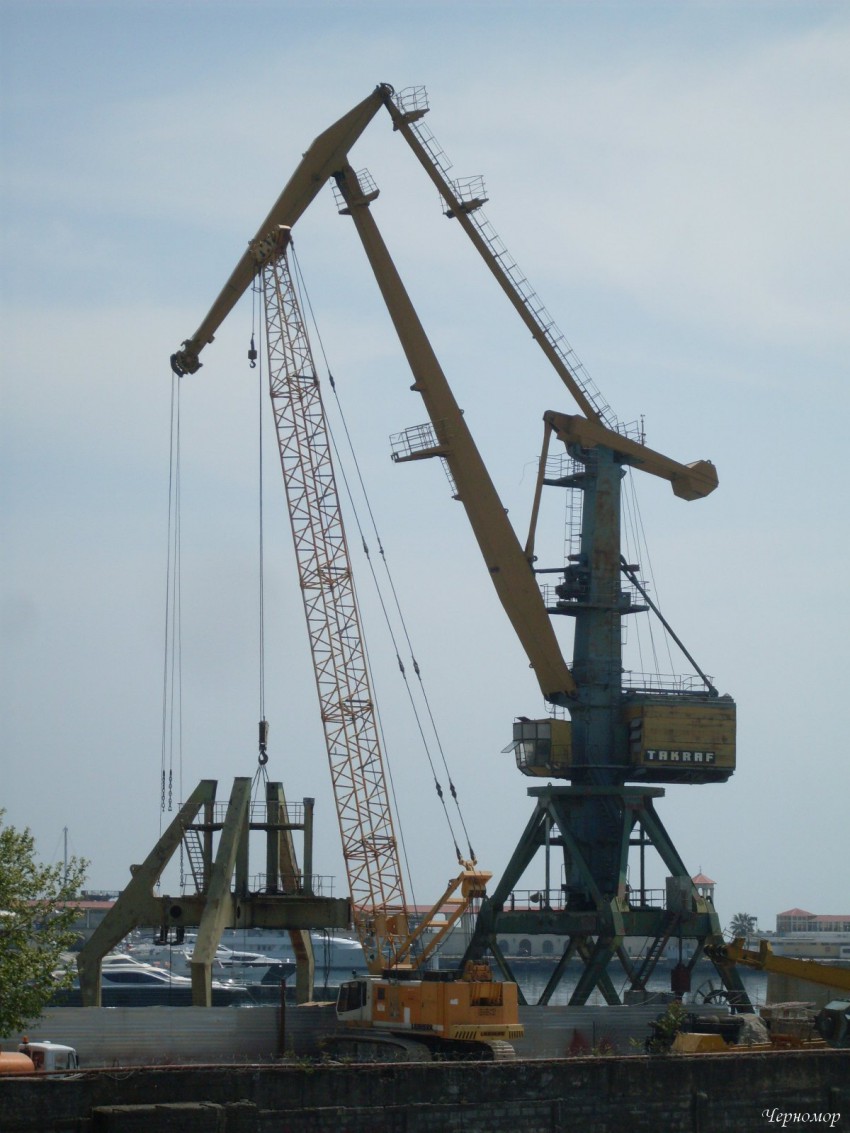

В начале мая 2012г. начался демонтаж портовых кранов:


Причём левый кран, т.к. он старше, и наверняка участвовал в 1988г в сборке правого, и теперь в 2012г его же задействовали в помощь на демонтаже «младшего брата»:

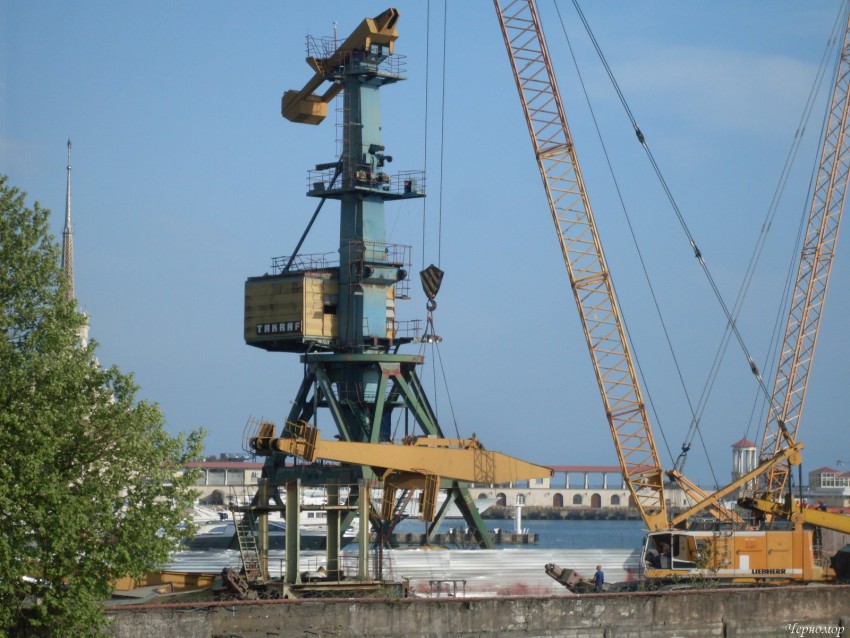

Затем пришёл и его черёд:

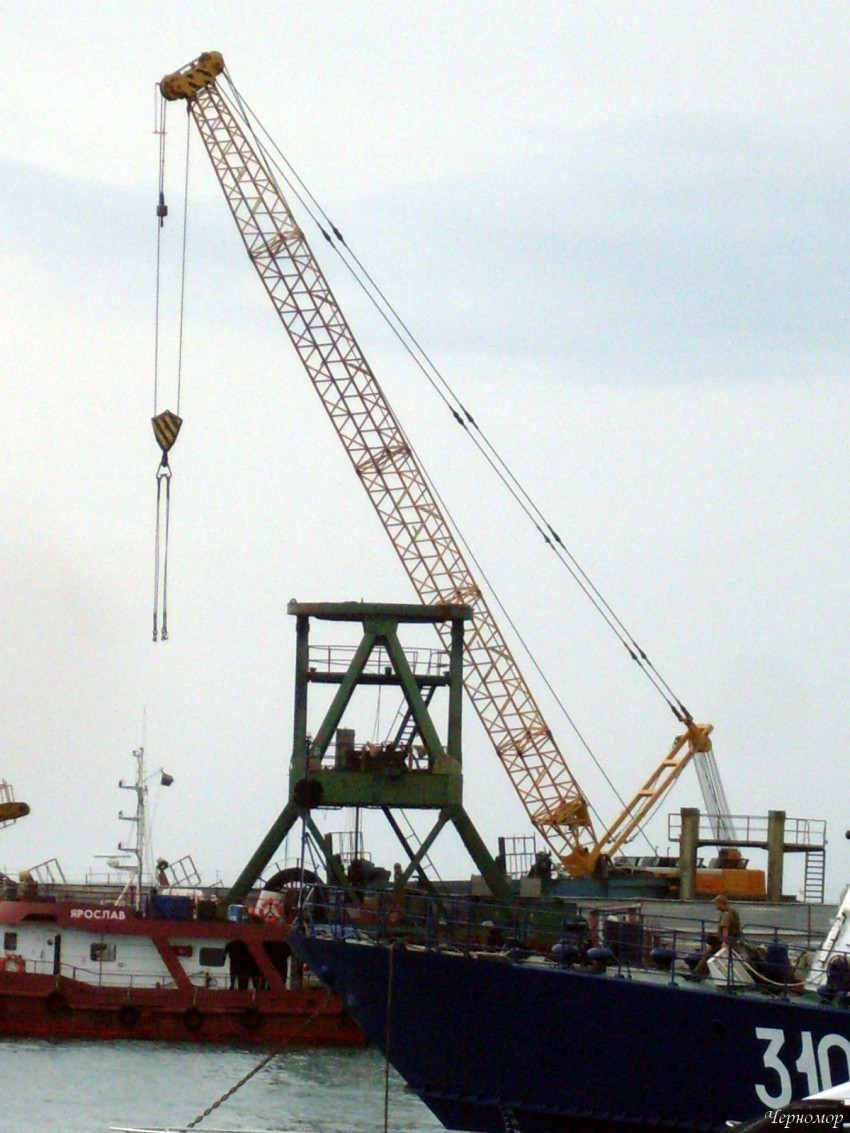

На всё про всё ушло около 3 недель

Хочу отметить, что краны не уничтожали, а демонтировали с целью обмена на деньги с другим портом или предприятием. Об этом информирует появившееся в конце 2011г объявление о продаже наших портовых кранов:

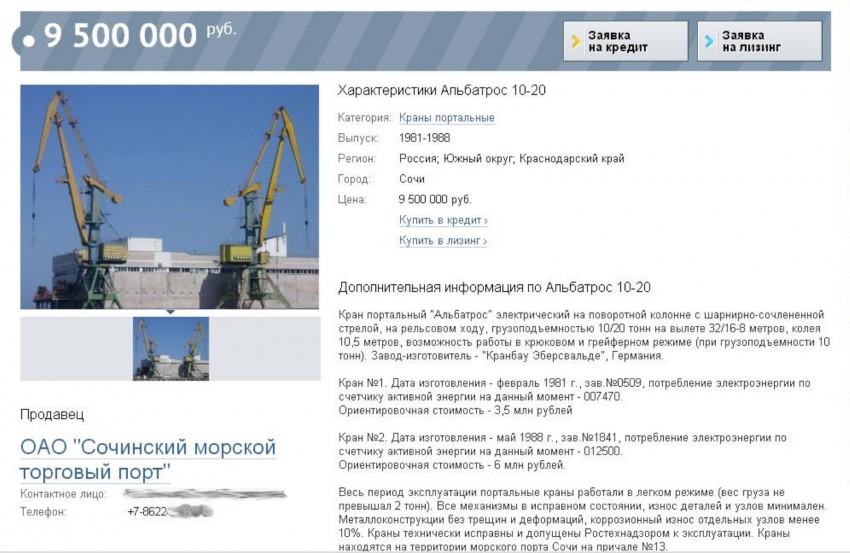

И с того времени они стали дожидаться нового хозяина. В 2012г, вероятно, таковой нашёлся и краны разобрали, чтобы собрать в другом месте.

До «Альбатросов» в порту работали другие перегрузочные краны, расскажу и о них.

Предыстория.
До «Альбатросов»...


Гидротехнические сооружения морского порта (молы) начали строить ещё до войны, в 1938г. Строительство не простое, да ещё и война изменила планы-графики. Поэтому молы строились, как минимум, до 50-х годов.
На открытке, изданной в 1956г, со стороны Кавказской Ривьеры видна часть мола с грузовым причалом. Портовых кранов на привычном месте нет.

Значит их не было и ранее.

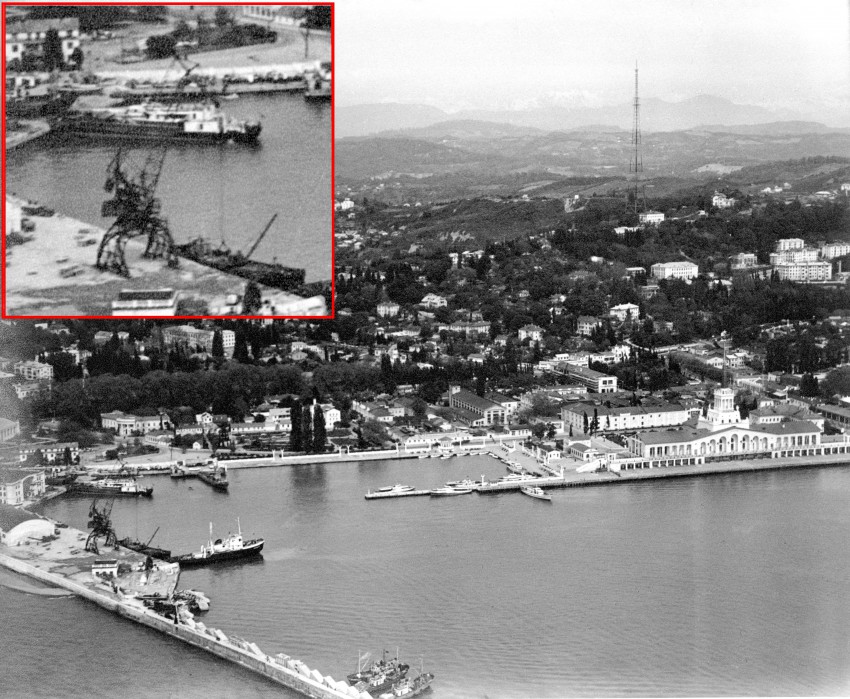

Я полагаю, что первым портовым краном в порту Сочи был портальный кран, который можно увидеть на кадрах фильма «Матрос с «Кометы» (1958г)

Как видно изначально кран в порту был один.
Это портальный кран французской фирмы «Каяр» (Caillard), грузоподъёмностью 5тонн. В некоторых источниках он называется «Каярд» или «Кайяр».
Поставки этих кранов из Франции в СССР начались в 50-е годы.
В порту Сочи он появился не ранее середины 50-х годов ХХ века
Этот же кран можно увидеть на снимках города первой половины 60-х годов, с вертолёта:

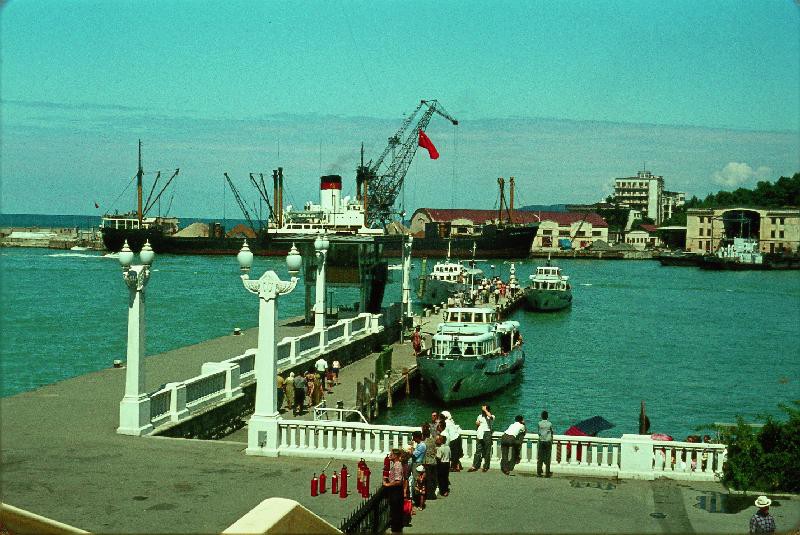

Ещё «Каяр» запечатлён на цветных фотографиях француза Жака Дюпакье сделанных в 1964г. Фотографии очень чёткие и красочные. Они как никакие передают ощущение реальности того времени.
По ним, собственно, мне и помогли определить марку крана.

Судя по снимкам, расцветка крана однотонная- светло-серая. Блочки на стреле тёмно-красные.

Город растёт, город развивается, Увеличиваются его потребности и соответственно повышается грузооборот, добавляя работы портальному крану. В помощь «Каяру», на причале рядом ставят строительный стреловой кран-экскаватор с голубым корпусом.
На фоне гиганта, стреловой кран кажется малюсеньким, хотя размерами не обижен.

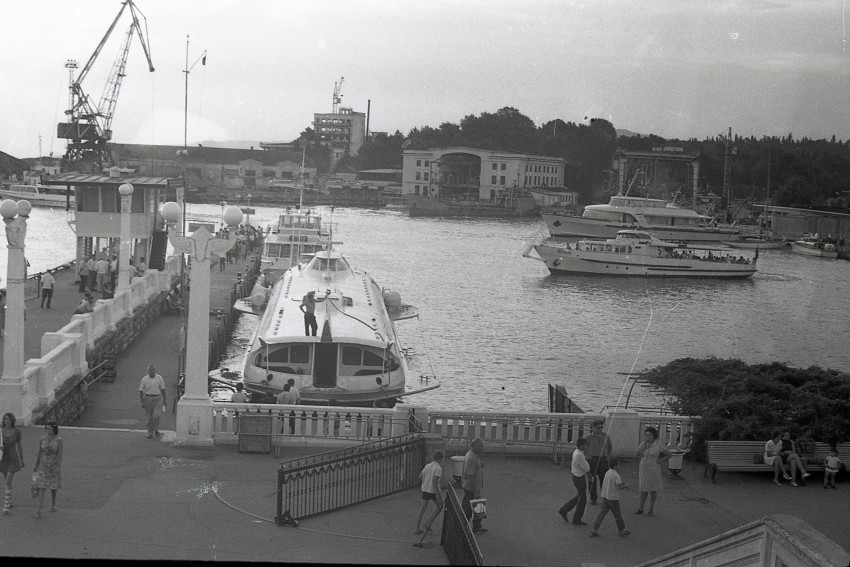

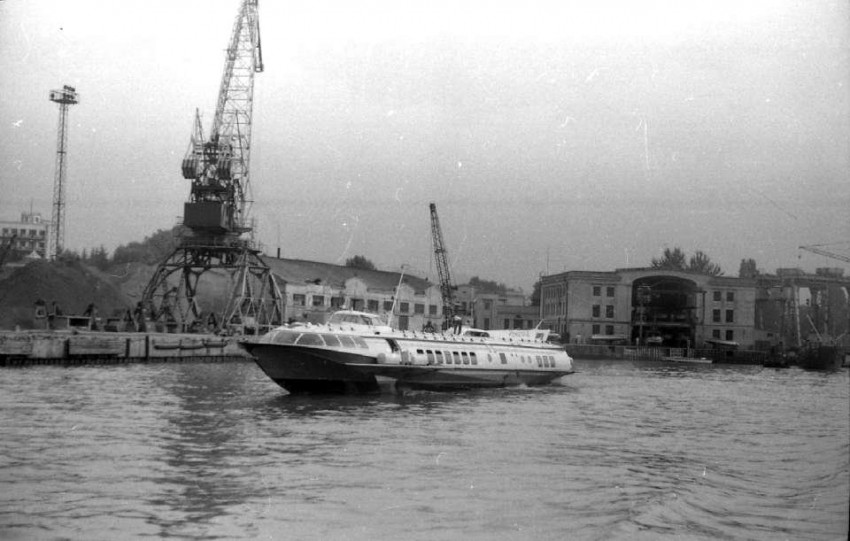

1969г. Кометы постепенно обживают акваторию порта. На грузовом же причале всё по-старому — оба механизма продолжают слаженную работу:



Портовый работяга, француз по происхождению, «Каяр» невольно был запечатлён в нескольких кинофильмах. Кроме х.ф. «Матрос с „Кометы“, мне он попался в следующих фильмах:

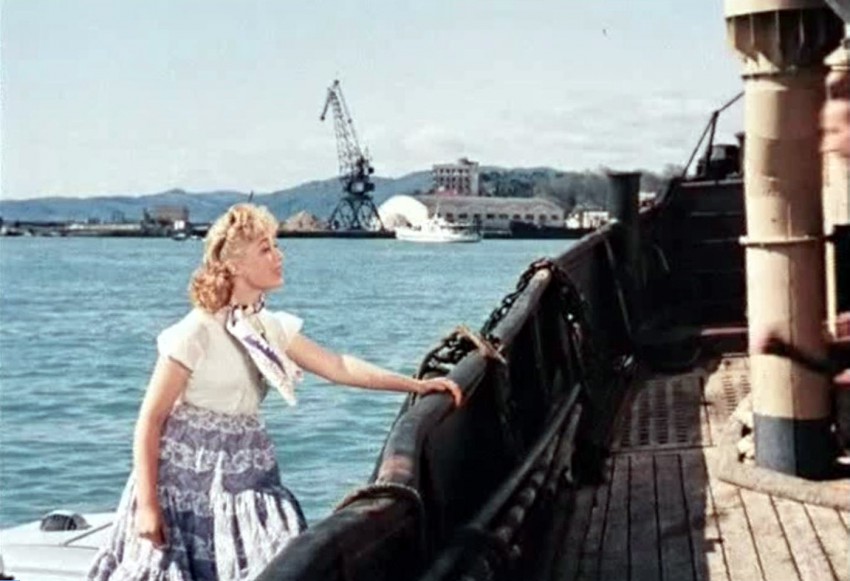

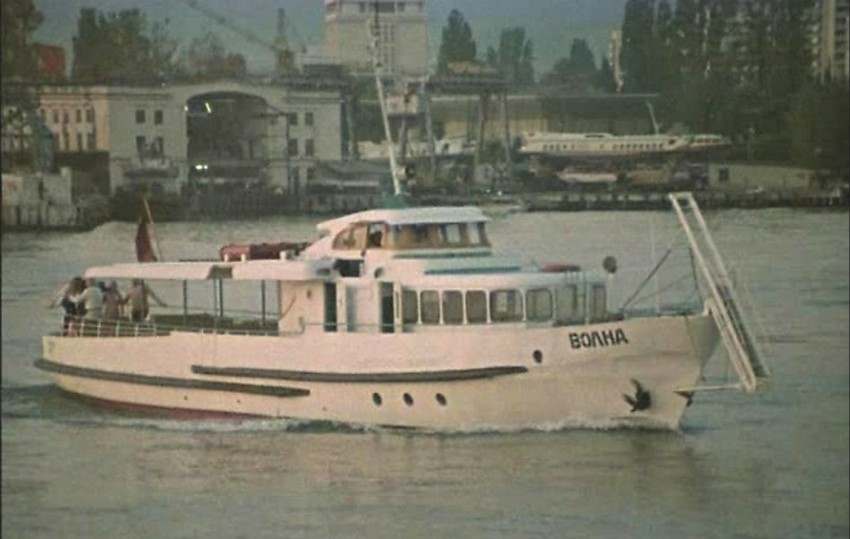

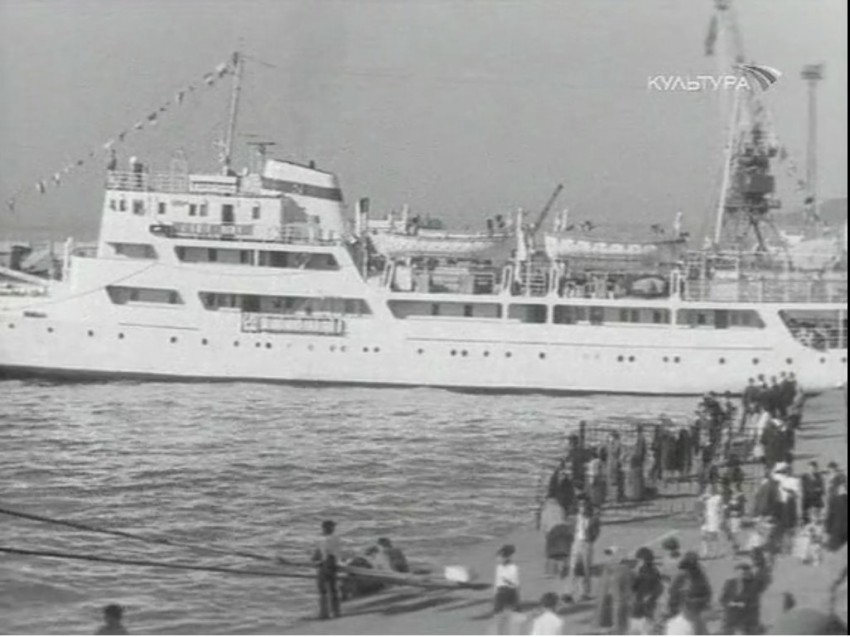

Х.ф. „Роман и Франческа“ (1960г), план очень необычный — с набережной р.Сочи:

Х.ф. „Каждый вечер в одиннадцать“ (1969г):

Х.ф. „Женщина, которая поёт“ (1978г)

В фильме «Если ты мужчина» (1971г.) «Каяр» показан во всей красе, во время погрузки самосвалов песком.
Раскраска у крана изменилась: стала «по-веселее». Насколько можно судить по кино кадрам: будка (машинное отделение) -тёмно зелёная, стрела и механизмы сзади- светло желтые, хобот и ферма-оттяжка — темно красные, портал серый «шаровый» цвет:

На дату съёмок фильма «Каяр» в порту Сочи проработал уже около полутора десятков лет.

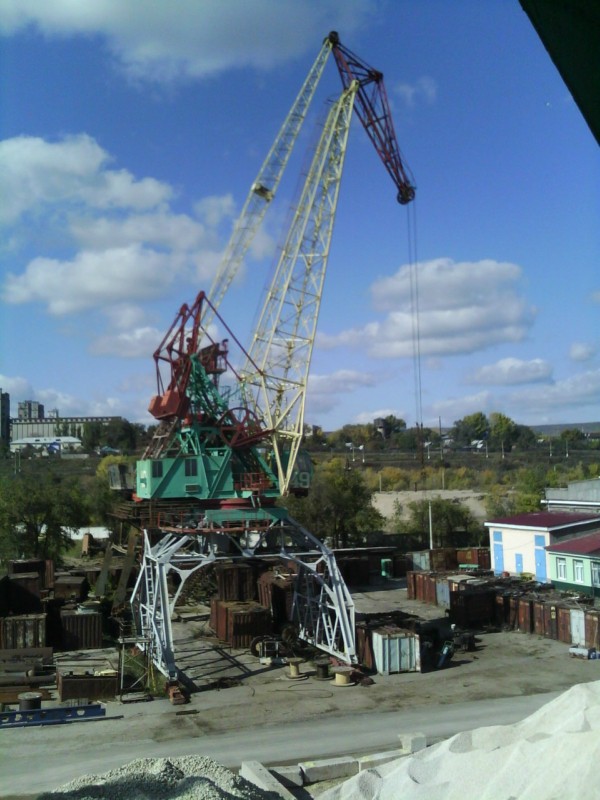

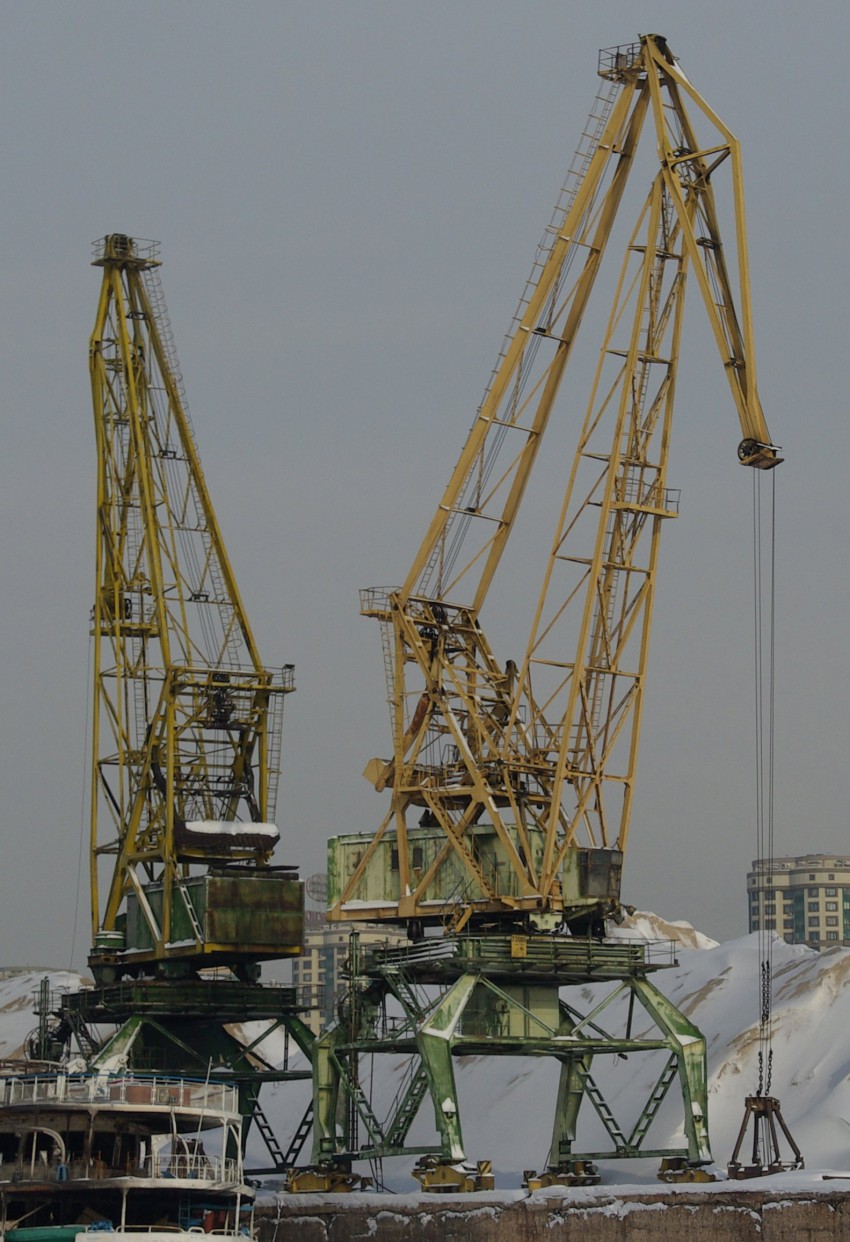

Чтобы было полное представление о внешнем виде портальных кранов «Каяр» г/п 5тн, приведу фото крана фирмы «Каяр» производства 1956г Саратовского речного порта (фото сделано в 2011г).

Нынешняя раскраска саратовского почти совпадает с тогдашней сочинского. Наверно в 60-е – 70-е появились какие-то нормативы по окраске, которых в Саратове придерживаются до сих пор.
Как видно „Каяры“ довольно живучие (конечно, в порту Саратова не агрессивная морская среда, а щадящая пресноводная) и всё же портовые краны, при надлежащем уходе, способны работать не одно десятилетие. Согласно ГОСТ 11283-72, срок службы до списания КПП г/п до 16тн — 20 лет, и это не предел, всё зависит от режима эксплуатации и ухода за техникой. Готовясь к публикации –«шерстил» сеть и „Каяры“ 50-х годов редко, но можно встретить в перечне кранов того или иного порта.
И ещё, для полноты картины, приведу технические характеристики портального крана «Каяр»:
Тип стрелы — шарнирно-сочленённая, уравновешенная
Грузоподъемность, тн __________________________________5
Вылет стрелы, м
max _________________________________________________30
min__________________________________________________7
Колея портала, м _____________________________________10,5
Высота подъёма над головкой подкранового рельса, м______25
Глубина опускания ниже головки подкранового рельса, м___15
Скорость подъёма, м/мин ______________________________72
Скорость изменения вылета стрелы, м/мин _______________50
Скорость передвижения крана, м/мин____________________30
Частота вращения вокруг вертикальной оси, об/мин _______1,75
Масса крана (примерно), тн____________________________100*
*Массу „Каяра“ не нашёл, взял массу аналога по конструкции и грузоподъёмности

Идём далее

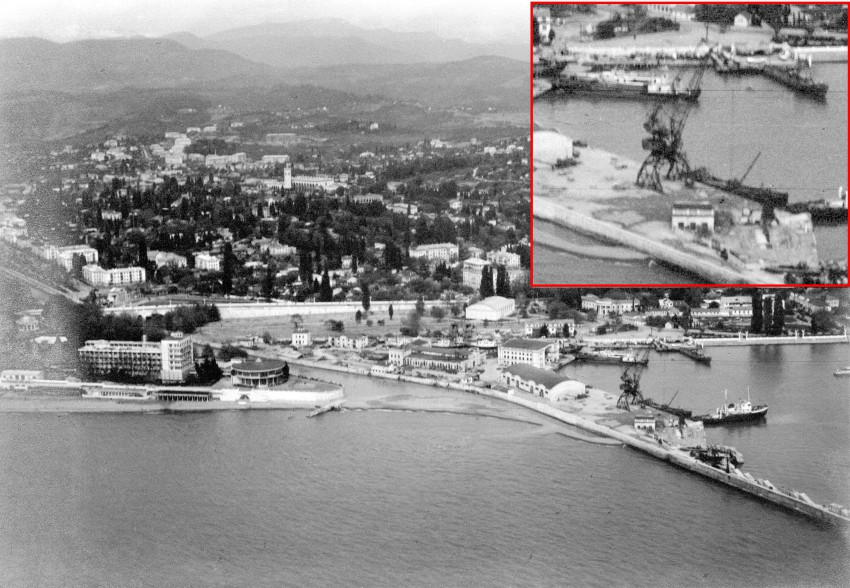

На фотографии датированной 1974г крана в порту уже 2.
Слева француз. Его стрелу трудно с чем-то спутать. А правый — это не плавкран, т.к. чётко виден портал.


Грузооборот сочинского морского порта растёт день от дня, год от года и «малыша», стрелового строительного крана-экскаватора, становится недостаточно. Порт приобретает второй полноценный портальный кран.
Это происходит в начале 70-х годов ХХ века, в промежутке 1970-1973г. Точнее мне не известно.
Второй портовый кран сочинского порта– „АБУС“ (ABUS), производства ГДР.

Фото И. Дацько из фондов сочинского краеведческого музея датированное 1973г. Можно увидеть новенький немецкий кран и старое складское здание на грузовом причале:

Цветная фотография АБУСа, 1976г:

(Кран стоит в крайней точке причала у судоремонтных мастерских. Вероятно его задействовали для реконструкции здания складов)

Представление о внешнем виде АБУСа — можно получить по фотоснимку из Интернета:


Его г/п 10тн и сразу его остальные характеристики, которые мне с трудом удалось найти в сети

Грузоподъемность, тн__________________________________10
Вылет стрелы, м
max_________________________________________________32
min _________________________________________________8
Колея портала, м _____________________________________10,5
Высота подъёма над головкой подкранового рельса, м______20
Глубина опускания ниже головки подкранового рельса, м___10
Скорость подъёма, м/мин ______________________________63
Скорость изменения вылета стрелы, м/мин _______________37,2
Скорость передвижения крана, м/мин____________________32
Частота вращения вокруг вертикальной оси, об/мин _______1,88
Масса крана (примерно), тн ____________________________185,9

По фото 1974 и 76гг раскраска „АБУСа“ была: стрела бежевая или светло-жёлтого тона, машинное отделение бурого цвета (красно-коричневый), портал — синий.

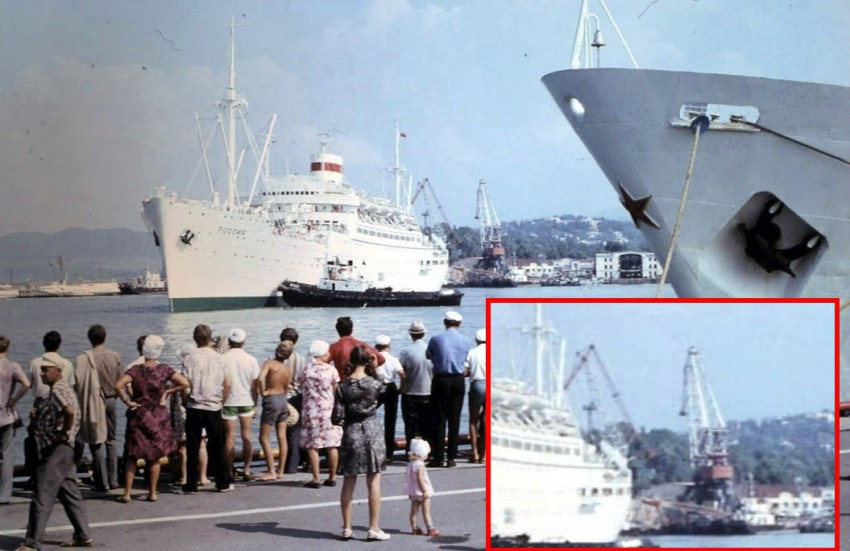

Следующие две фотографии, я думаю, сделаны в период 1977-78гг. „Каяр“ и „АБУС“ вместе разгружают сухогруз.
По снимкам видно, что высота кранов практически одинаковая, видны и различия в конструкции:


Ещё можно отметить отсутствие здания-склада на грузовом причале, которое ранее фигурировало на всех фотографиях.

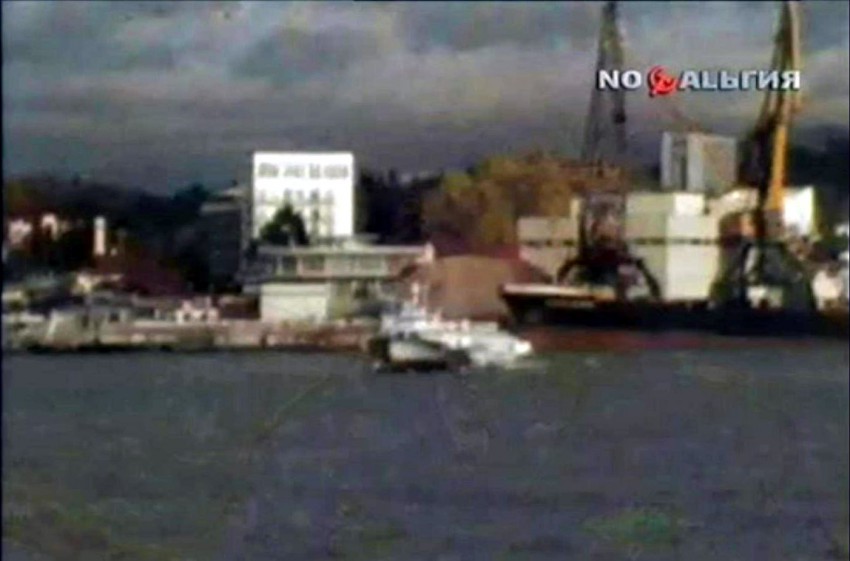

В х.ф. „Женщина которая поёт“ (1978г) оба портовых крана на миг появляются в кадре вдалеке:

Точка съёмки практически такая же как и на фото 1974г. Качество изображения плохое, но видно, что краны заняты основной работой -разгружают сухогруз. Ещё можно разглядеть, частокол колонн первого этажа нового строящегося здания грузового терминала. Значит реконструкция причала проходила в конце 70-х.

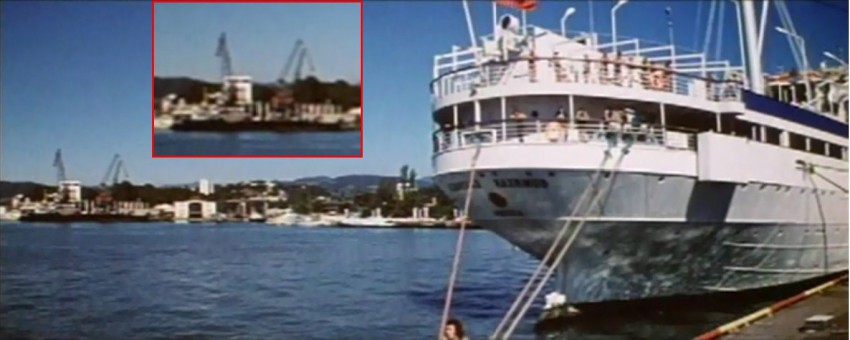

В Х.ф. „Дамы приглашают кавалеров“ (1980г) в левом верхнем углу кадра видна часть „АБУСа“, который стоит на краю причала у судоремонтных мастерских. Вероятно с его появлением и сносом старого складского здания рельсовый путь продлили на весь причал.


К сожалению я больше не нашёл снимков где француз и немец видны вместе без помех.

В 1981г на смену „Каяру“ пришёл „Альбатрос“, причём „АБУС“ передвинули на место „Каяра“, а „Альбатрос“ поставили на место „АБУСа“.

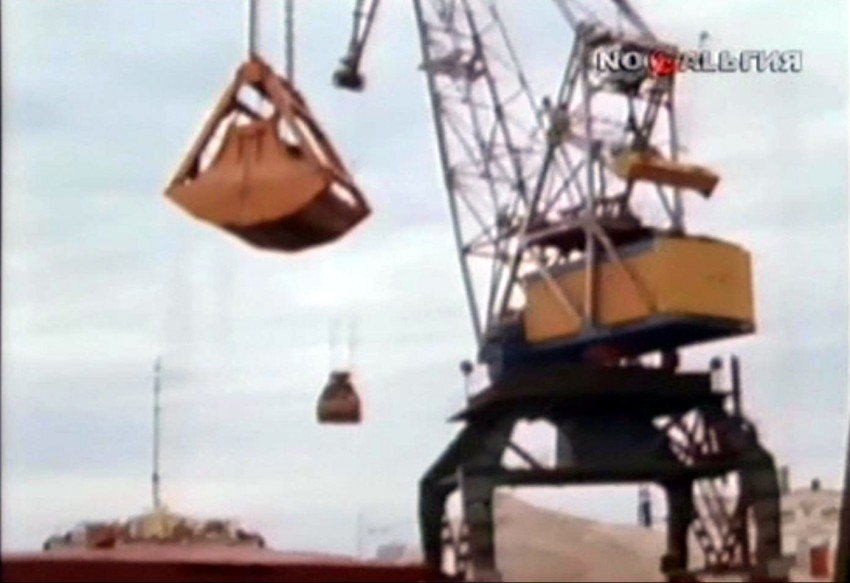

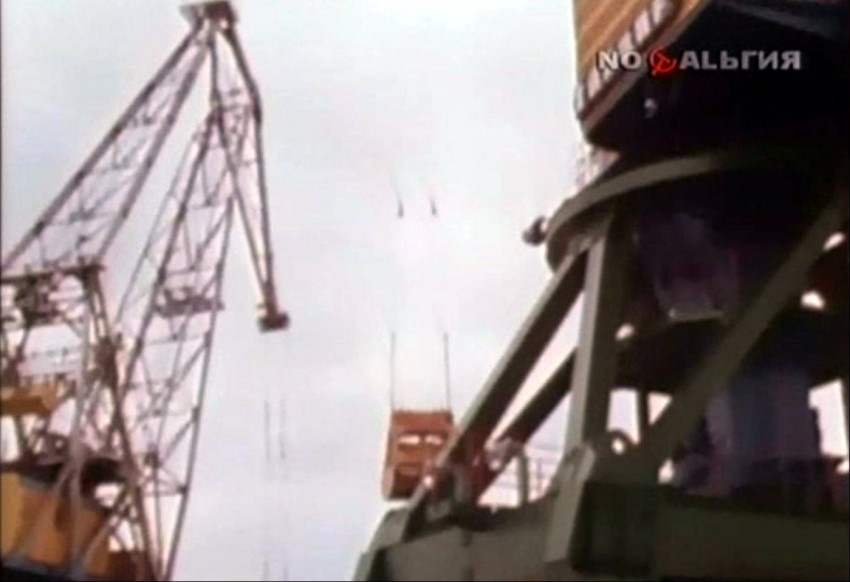

В документальном фильме «У самого синего моря» (1982г) рассказывается о профессии докеров сочинского порта и там, в кадре рядом с новеньким „Альбатросом“ (он справа) показан довольно близко „АБУС“ (слева) на «косолапом» портале. А также видно новое здание грузового причала.



Расцветка у „АБУСа“ уже другая, преимущественно желтая с синими контурами. Когда появился „Альбатрос“, „АБУС“, по всей вероятности, перекрасили по цветовой схеме „Альбатроса“.

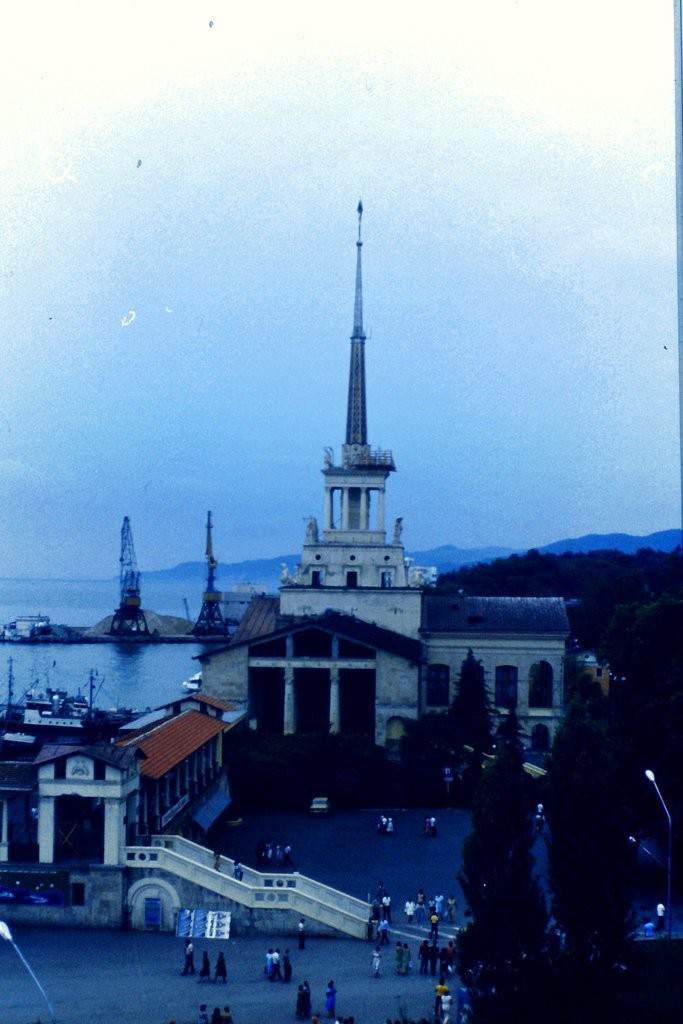

И ещё пара фотографий немцев (Справа- Такраф Альбатрос, Слева- АБУС )
1982г:

1984г:


Итак я пришёл к следующему: „Каяр“ в сочинском порту проработал с середины 1950-х годов и до 1981г (т.е около 25 лет), а „АБУС“- с начала 1970-х и до 1988г(т.е почти 20лет). Их, соответственно, заменили на новенькие „Альбатросы“, которые проработали в Сочи до мая 2012г.
То что вместо „АБУСа“ купили именно близнеца –Альбатроса (может даже и сознательно, при наличии в то время аналогов в т.ч. и отечественных), на мой взгляд добавило какой-то особой привлекательности порту, вернее грузовому терминалу сочинского порта:


После „Альбатросов“...

После „Альбатросов“, в порту Сочи больше нет портовых портальных перегрузочных кранов. Порт переориентировали в стоянку для яхт, а вновь построенные глубоководные причалы предназначены для круизных судов.
Что могу добавить. Грузы для нужд Олимпийских строек и города начал принимать в 2010г строящийся Адлерский порт. Суда разгружали новенькие мобильные портовые краны Liebherr LHM-180 -3шт и LHM-280 -1шт.

Это краны на колёсном ходу без портала, передвигающиеся произвольными маршрутами по причалу, оснащены дизельными двигателями. Характеристики этих кранов можно посмотреть в Интернете.

Но это уже другая история

Публикация отредактирована 04.01.2019г. (причина — добавлены 3 новых фотографии)

Источники (показать текст)ru.wikipedia.org/wiki/%D0%92%D0%B8%D0%BA%D0%B8%D0%BF%D0%B5%D0%B4%D0%B8%D1%8F
fotki.yandex.ru/users/eleonora-pushkar/album/196882/?p=0
www.vsmirnov.net/Sochi_old?page=31
iconotheque-russe.ehess.fr/fonds/
savok.name/1330-sochi-1969.html
www.panoramio.com/
fleetphoto.ru/photo/265015/
goskatalog.ru/portal/#/collections?id=13388653
fotki.yandex.ru/users/ex-saratov/album/123827/?p=0
fotki.yandex.ru/users/tompfmych/album/126755/
fotki.yandex.ru/users/alexeib-v/album/188478/?
logra.livejournal.com/160916.html..
